Kiire horisontaalne puurimisseade

ZT{0}}/100AT
High Speed Horizontal Drilling Rig kasutab Cumminsi elektrooniliselt juhitavat otsesissepritsega diiselmootorit suure õlikontrolli täpsusega. Varustatud vastava diiselmootori juhtnäidikuga, ühe nupuvajutusega start/stopp funktsiooniga, suudab visuaalselt kuvada ka diiselmootori parameetreid, tagasiside veakoode ja neid tõlkida, mis on mugav diagnoosimiseks ja hoolduseks.

Toote tutvustus

Isissejuhatus

High Speed Horizontal Drilling Rig kasutab Cumminsi elektrooniliselt juhitavat otsesissepritsega diiselmootorit suure õlikontrolli täpsusega. Varustatud vastava diiselmootori juhtnäidikuga, ühe nupuvajutusega start/stopp funktsiooniga, suudab visuaalselt kuvada ka diiselmootori parameetreid, tagasiside veakoode ja neid tõlkida, mis on mugav diagnoosimiseks ja hoolduseks.

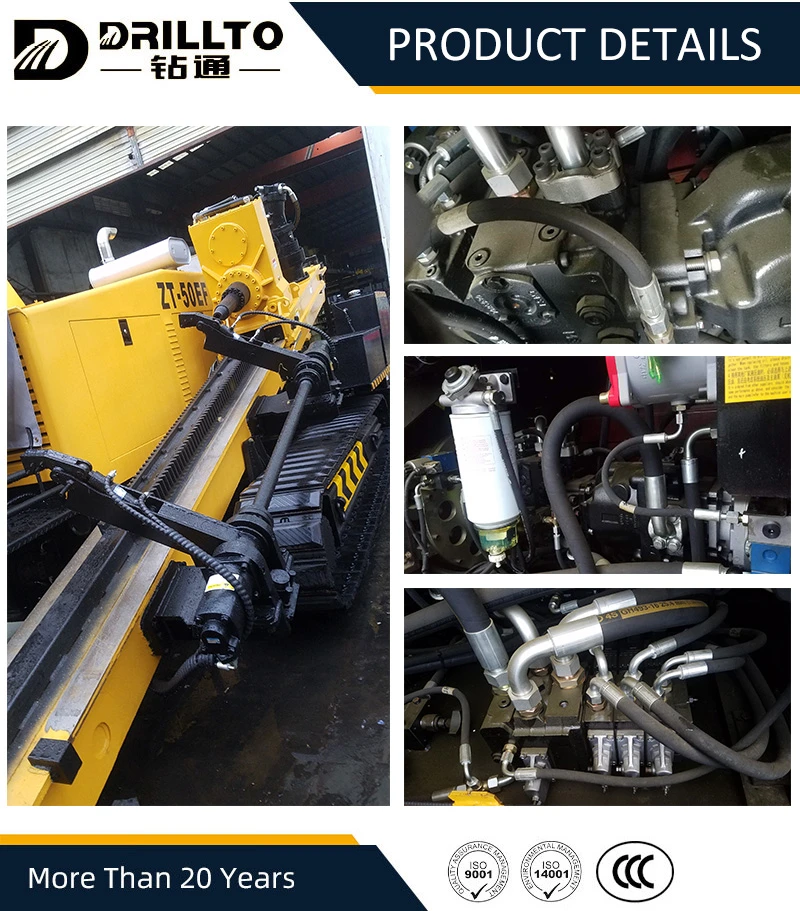

Toote üksikasjad

Toote eelised

Kõrge ehitusefektiivsus eristab suure kiirusega horisontaalset puurimisseadet tavapärasest kivipuurimistehnoloogiast funktsioonides "3 kõrget ja 5 provintsi". parem seadistus. Kõrge juhtimise täpsus. Hoidke muda. Hankige mudamootorid odavamalt. Vähendage diislikütuse kasutamist. Säästke puurimistööriistade kasutamise arvelt. Kulutage tööjõule vähem. Selle kivipuuriga saab puurida nii tavalisi mullakihte kui ka kivimikihte.

Mehaanilised omadused

1. Cumminsi diiselmootor QSC8.3-C260-30 194kw/2200 p/min.

2. Terasest roomik, mis on paigaldatud 96 tk kummiplokkidega;

3. Kolb-hüdromootor koos käigukasti hammaslati ja hammasrattaga,

4 Sauer-Danfossi õlipump,

5. Sauer-Danfossi pöörlev mootor välimise puurvarda jaoks

6. Eatoni pöörlev mootor sisemise puurvarda jaoks

7. HuaDe mootorid tõmbamiseks ja lükkamiseks ning lisajõuks

8. Väline puurvarras OD102mm*4m, pöördemoment 22000Nm,

9. Spindli kiirus 0-100rpm,

10. Sisemine puurvarras OD 60mm*4m, pöördemoment 4000Nm

11. Spindli kiirus 0-120 p/min,

12．Maksimaalne tagasitõmbejõud: 500/1000KN (hammasrattaga võib ulatuda 1000KN-ni),

13. Maks. Tõukejõud: 500KN/1000KN;

14．Kabiin vahelduvvoolu 90 kraadi pööramisega, 2T kraana, ekraanimonitor YWB650/10 keraamilise silindriga mudapump;

15．Maksimaalne mudavedelik /rõhk: 650 l/min @ 10 MPa.

16. Hüdrauliline klamber puurvardale Makeup/break,

17．Sisenemisnurk: 12-20 kraadi, keermed rasva etteandesüsteem pesupüstol,

18. Mõõtmed: 9800 * 2200 * 2500 mm, kaal: 18000 kg

19. HS KOOD NR: 8430412900

20–100 komplekti topeltpuurvardaid ja nendega seotud osi

Ettevõtte profiil

Drillto on rohkem kui 20 aastat keskendunud kaevikuteta suundpuurimisväljadele, parandades pidevalt kasutajakogemust, tehes tehnoloogilisi läbimurdeid ja inspireerides saama sajandivanuseks kaevikuteta ettevõtteks. Drillto on võitnud nii Shenzheni kui ka Wuxi ettevõtete riiklikke kõrgtehnoloogiaettevõtteid ning teda on järjestikku nimetatud juhtivateks ettevõteteks, kaevikuteta seadmete inseneritehnoloogia uurimiskeskuseks, autasustatud maa- ja ressursside teaduse ja tehnoloogia esimese auhinnaga. , saadud IS09001, IS014001 kvaliteedi- ja keskkonnajuhtimise kahesüsteemi sertifikaat, keskkonnakaitse sertifikaat. CE sertifikaat. Ettevõte on tunnustatud autoriteetsete organisatsioonide poolt ettevõtte äriprotsesside ja kvaliteedikontrolli alal.

See on nüüdseks kogunud 168 võidetud HDD-valdkonna tehnilist patenti, sealhulgas 27 leiutise patenti ja 141 kasuliku mudeli patenti. Drillto tooteid on korduvalt tunnustatud kõrgtehnoloogiliste toodetena. Meeskond on aastaid keskendunud kõvaketaste väljadele ja süvenemisele ning kannab vastutust HDD-tööstuse edasiviimise eest.
